市政道路土石方工程 从识图算量到高效施工全解析

市政道路建设是城市发展的动脉，而土石方工程作为其基础与开端，其高效、精准的实施至关重要。本文将系统性地解析市政道路土石方工程从图纸识读、工程量计算到核心施工工艺的全流程，旨在为工程技术人员提供一套清晰、实用的操作指南。

一、 精准识图：算量的前提

高效算量的第一步是准确理解设计意图。对于市政道路土石方工程，需重点识读以下图纸：

1. 道路平面图：确定道路中线、边线、红线范围，了解平曲线要素及与其他道路、管线的交叉关系。
2. 纵断面图：核心在于理解设计高程（路面设计标高）和原地面高程，二者之差即为填挖高度。重点关注变坡点、竖曲线和关键桩号（如K0+000）。
3. 横断面图：这是土石方量计算的直接依据。图纸上会明确显示路基的典型设计断面形式（如路堤、路堑）、边坡坡度、各结构层厚度及尺寸。需结合纵断面图，在每一个桩号处“套用”相应的横断面设计。
4. 土石方计算表与调配图：设计文件通常会提供初步的工程数量表和土石方调配示意，可作为复核依据和施工组织参考。

识图关键点：必须将平、纵、横三图对应起来看，建立三维空间概念，明确每一个桩号位置是填方还是挖方，以及填挖的几何尺寸。

二、 高效算量：方法与技巧

土石方工程量计算主要采用“断面法”，其核心公式为相邻两断面间的体积：
V = (A1 + A2) / 2 * L
其中，A1、A2为相邻桩号的填方面积或挖方面积，L为桩号间距。

高效算量的实操步骤与技巧：

1. 数据提取与整理：从纵断面图上系统提取各桩号的原地面高程和设计高程，计算填挖高度（h = 设计高 - 地面高，正为填，负为挖）。
2. 断面面积计算：根据横断面设计图（含边坡率、路拱横坡等）和填挖高度h，利用几何公式（梯形、三角形面积组合）计算各桩号处的填方面积（At）和挖方面积（Aw）。技巧：可预先制作不同h值对应的面积速查表，或利用CAD软件绘制标准断面后通过偏移生成实际断面并直接查询面积，大幅提升效率。
3. 工程量汇总：分别汇总所有相邻桩号间的填方体积和挖方体积。注意：填方需考虑路基压实后的体积，通常需将自然方体积乘以压实系数（>1）；挖方则为自然方体积。
4. 软件辅助：强烈推荐使用专业工程算量软件（如纬地、鸿业、Civil 3D等）或利用Excel编写计算公式模板。软件可基于数字地形模型（DTM）和设计模型自动、精确地计算土石方量，并生成成果表，是提升效率与准确性的终极利器。
5. 复核：利用“挖填平衡”原则进行粗略复核（考虑运距、压实系数、利用方后，总量不应差异过大），并与设计工程量对比分析差异原因。

三、 核心施工工艺与质量控制

算量指导施工，而施工实现算量。高效施工需把握以下关键工艺环节：

1. 施工准备与测量放样：

• 现场复核图纸，加密测量断面，精确放出道路中线、边线、坡脚线或坡顶线。

• 清理场地，排除地表水，设置临时排水设施。

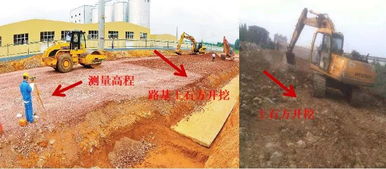

1. 土方开挖（路堑）：

• 开挖原则：自上而下、分层开挖，严禁掏底开挖。

• 方法选择：短而深的路堑采用横挖法；长路堑采用纵挖法（分层或通道式）；特大断面采用混合式开挖。

• 关键控制：严格控制开挖边线和边坡坡度，预留保护层人工修坡，防止超挖和欠挖。做好降排水，保持作业面干燥。

1. 土方填筑（路堤）：

• 基底处理：清除杂物、软土，进行压实或换填处理，这是防止工后沉降的关键。

• 填料选择：优先采用挖方段的合格利用土，严禁使用淤泥、腐殖土等不合格材料。

• “四区段、八流程”作业法：

• 四区段：填筑区、平整区、碾压区、检验区。

• 八流程：施工准备→基底处理→分层填筑→摊铺整平→洒水/晾晒→碾压夯实→检验签证→路基整修。

• 分层压实：严格控制松铺厚度（通常≤30cm），选用合适的压路机（静压、振压结合），确保碾压遍数和路基压实度达到设计要求。

1. 石方工程：

• 对于软石或强风化岩石，可采用机械直接开挖。

• 对于坚硬岩石，需进行爆破作业。必须编制专项爆破方案，由专业队伍施工，严格管理炸药，控制飞石、震动与噪音，确保安全。

• 石方路基填筑应注意码砌边坡，大面朝下，摆放平稳，空隙用小块石填塞。

1. 土石方调配：

• 这是节约成本、缩短工期的核心。遵循“就近利用，减少运距”的原则，绘制详细的土石方调配图，力求本桩利用、纵向调运、横向弃借相结合，实现经济平衡。

四、

市政道路土石方工程的高效实施，是一个将二维图纸转化为三维实体的精准控制过程。其精髓在于：前期通过精准识图与科学算量做到“心中有数”；中期通过标准化、流程化的施工工艺与严格的质量控制做到“手中有术”；全程通过精细化的土石方调配管理做到“经济有序”。掌握从识图、算量到施工的完整知识链条与实操技能，是确保道路工程基础稳固、推进顺利、成本可控的根本保障。
